水泵節能改造案例
以下簡單介紹節能改造的案例供您參考

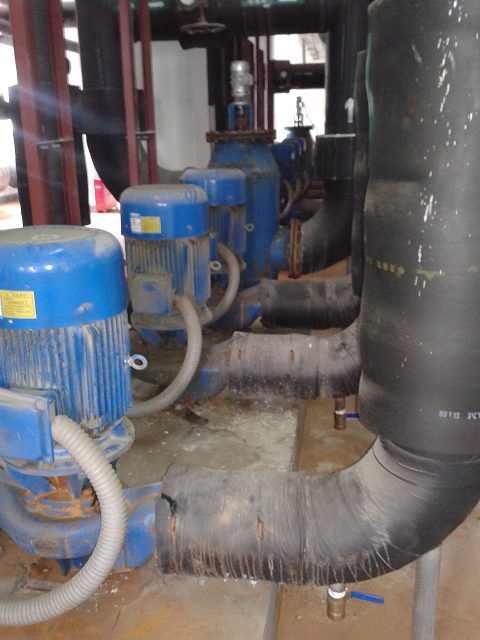

工程名稱：航天二院冷凍泵
工程地址：北京市海淀區
系統概況：空調有效使用面積23000
樓層總高地面以上13層
原有冷凍泵參數：Q=300t,H=35m,P=45kw,數量：2臺（為一用一備并聯型）
系統靜壓：0.4mp,運行出口壓力：0.55mp,壓差：0.15mp
運行現象：單臺泵運行冷凍機組超電流運轉，而且泵開至10分鐘后電流達到96A左右(45kw電機的額定電流是86A)。電機發熱，電流仍然超出額定電流10A之多。
對該系統節能改造概述:我公司接到改造項目后，首先運用系統論的方法分析整個空調冷卻水閉式系統，摸清了系統的實際需求，并制定相應的改造目標如下：Q=320t,H=32m。
采用我單位高效節能泵功率不大于37kw。根據目標，綜合運用泵水力模型改造、流道改造、葉輪非線性改造、系統優化設計等手段，實現節能改造目標。
節能改造的效益：
改造前系統功率：電壓380v，實測電流96A得：
P1=45kw
改造后系統功率：電壓380v，實測電流65A得：
P2=37kw
改造前后系統功率差值為：△P1-P2=8kw
系統年節約用電量：系統每年5月1日至10月1日運行，日運行時間18小時，節約用電量為W=8kw×18h×30×5=2.16萬度。
系統按照工業用電按每度1.1元來算：2.16萬度×1.1=2.4萬元。
也就是每年一臺泵節約2.4萬元直接效益。現該節能換泵合同已被一次性付款買斷，因節能明顯，該單位正大力更換我公司新型節能水泵。
工程名稱：某留學生所
系統概況：供暖有效使用面積：2.35萬平米，樓層總高：地面6層（約20M）
原有熱水循環泵參數：Q=160㎡/h, H=32m,N=22kw,數量2臺，（為一用一備）
系統靜壓：0.2MP，運行出口壓力為0.4QMP,壓差：0.2MP，運行現象：平常一臺泵運行，泵開至半小時后測電流達到52A,(22kw電機的額定電流為41.8A),超出額定電流11A左右，用戶自己將閘門關2/3之后，勉強能使用，但是系統循環不暢，未端不熱，有局部小循環現象，閥門全開，運行時電機發熱，噪音過大，振動劇烈，而泵軸承一個月換4次之多，嚴重影響了泵的正常使用。
原因分析：單臺泵開啟無法正常運行，閘門關閉2/3，系統阻力增大，但泵的出水量減小，也無法滿足系統要求。閥門全開啟時，流量可以滿足，但是系統運行壓力只有0.2MP，泵的額定揚程是0.32MP,大大超過了實際使用范圍，導致泵長時間超負荷工況下運行，嚴重影響泵的使用壽命，同時加大了泵的耗電量。
對該系統節能改造概述，我公司針對此類情況，首先對整個暖通系統分析，摸清系統的實際需求，并制定兩套改造方案。
方案一：用我公司的專用葉輪改造，對其水力模型的非線型改造，使其改變泵的曲線性能：Q=160㎡/,H=22m,N=22kw
方案二：根據系統的實際要求，對原泵運行更換，更換新型高效節能泵的參數，Q=160㎡/h, H=18m, N=11kw
以上兩種方案都可滿足系統實際要求，并達到節電的效果，后來用戶采用了第二種方案。
節能改造效益；
改造前系統功率：22kw
改造后系統功率：11KW
改造前后系統功率差值為：△P=P1-P2=11KW.
系統年節約用電量：系統每年從11月15日開始運行，到來年的4月份，平均每天運行20小時，節約用電量為：W=11kw×20h×30×3.5=2.3萬度。系統按每度工業用電電費為1.1元計算，2.3萬度×1.1=2.53萬元。
